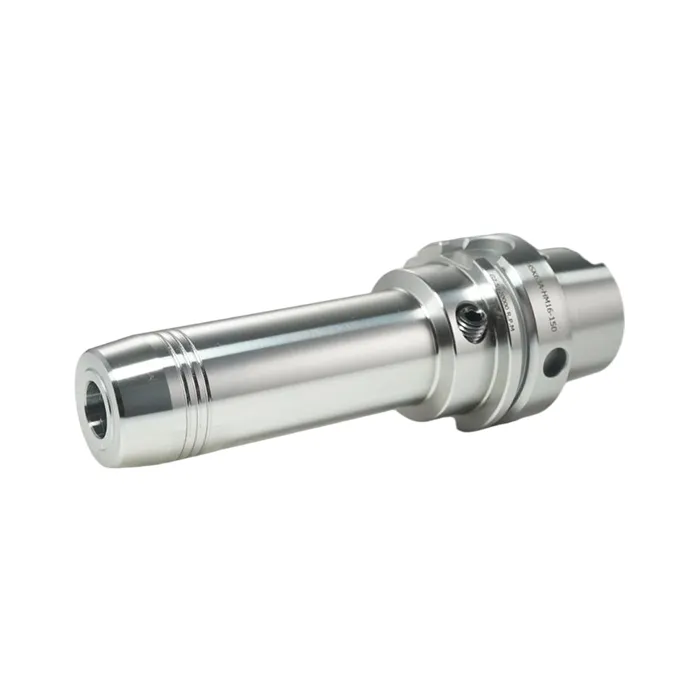

Porte-outil hydraulique

Qu'est-ce qu'un porte-outil hydraulique ?

Un porte-outil hydraulique de qualité est un composant de serrage avancé qui exploite l'incompressibilité du fluide hydraulique pour saisir solidement les outils de coupe. Conçu pour le fraisage, le perçage, l'alésage et l'usinage à grande vitesse de précision, il élimine les problèmes de faux-rond et de vibrations courants avec les porte-outils traditionnels. Avec un faux-rond radial ≤0,002 mm à 3 × D et une précision de positionnement répétée ≤0,001 mm, il prend parfaitement en charge les outils en carbure, PCD et PCBN pour des opérations d'ultra-précision. Les porte-outils hydrauliques garantissent une qualité constante lors de l'usinage de pièces à paroi mince, miniatures ou complexes, ce qui les rend indispensables dans la production de l'aérospatiale, des moules, de l'électronique 3C et des dispositifs médicaux.

Quels sont les avantages de ce produit ?

Serrage hydraulique sans écart pour une précision extrême La chambre hydraulique s'étend uniformément autour de la tige de l'outil, éliminant ainsi les espaces traditionnels entre les pinces à ressort. Un serrage uniforme répartit la force uniformément, empêche la déformation de l'outil et garantit un faux-rond radial ≤0,002 mm à 3 × D. La finition de surface peut atteindre Ra0,1 μm, idéale pour l'usinage miroir. Cette fonctionnalité fait du porte-outil hydraulique durable un choix parfait pour les tâches d'usinage d'ultra-précision.

Équilibre dynamique élevé pour une stabilité à grande vitesse La conception monobloc usinée avec précision, sans fentes ni composants élastiques, atteint un équilibre dynamique G2.5 à 30 000 tr/min (G1.0 en option à 45 000 tr/min). La construction légère et rigide minimise les vibrations jusqu'à 70 %, maintenant la stabilité même à des vitesses ultra élevées.

Durable et rentable Les manchons de serrage en acier allié résistant à l'usure, trempés sous vide à 62HRC, permettent plus de 20 000 changements d'outils avec une perte de précision <3 %. Aucun remplacement d'huile hydraulique n'est nécessaire lors d'une utilisation normale, ce qui réduit les coûts de maintenance. Changement d'outil rapide en 10 secondes avec une clé dynamométrique standard, permettant un gain de temps de production.

Large compatibilité et fonctionnalité flexible Prend en charge les interfaces BT30/BT40/BT50, HSK63A/HSK100A, le diamètre de serrage φ3–φ32 mm (personnalisable) et les outils à tige droite et à tige composite. Des canaux de refroidissement internes haute pression en option (≥25 MPa) refroidissent et évacuent efficacement les copeaux de titane, d'alliages à haute température et d'autres matériaux difficiles à usiner.

Spécifications techniques

Aéronautique : aubes de turbine, trous de précision dans la chambre de combustion du moteur ; Le serrage sans écart du porte-outil hydraulique garantit une tolérance de ± 0,003 mm et une rigidité élevée empêche le broutage de l'outil.

Scénarios d'application typiques

Aéronautique : aubes de turbine, trous de précision dans la chambre de combustion du moteur ; Le serrage sans écart du tout nouveau porte-outil hydraulique garantit une tolérance de ± 0,003 mm et une rigidité élevée empêche le broutage de l'outil.

Fabrication de moules de précision : moules pour lentilles optiques, cavités de moules pour emballages de semi-conducteurs ; La précision au niveau du micromètre permet une finition de surface Ra0,05 μm sans polissage.

Électronique 3C : micro-trous dans les emplacements pour puces de smartphone, modules de caméra ; des performances stables à grande vitesse réduisent la casse des outils miniatures, atteignant une cohérence dimensionnelle de 99,9 %.

Dispositifs médicaux : Vis orthopédiques, implants dentaires ; un serrage uniforme empêche la déformation, répondant aux normes ISO pour la sécurité des implants.

Pourquoi choisir Wangdefu ?

1. Plus d'une décennie d'expérience dans l'outillage CNC et la fabrication de précision.

2. Technologie de serrage hydraulique brevetée et plusieurs brevets de modèles d'utilité.

3. Système de production allemand certifié TUV garantissant les normes de qualité internationales.

4. Équipements de pointe : centres d'usinage 5 axes Jinke, meuleuses cylindriques Harding, machines à couper le fil Vollmer, régleurs d'outils Zoller, MMT Zeiss.

5. Solutions personnalisées pour vos matériaux (métal, plastique, composite) et exigences de processus.

6. Support complet : personnalisation des outils, programmation, production de prototypes, production de masse et contrôle qualité.

Emballage et livraison

L'emballage de protection garantit zéro dommage pendant le transport.

Livraison depuis notre usine chinoise généralement sous 7 à 15 jours en fonction de la personnalisation.

Prend en charge l’expédition accélérée pour les besoins de production urgents.

Après-vente et assistance

Guides d'installation et didacticiels vidéo pour un serrage et un fonctionnement corrects.

Garantie : 12 mois à compter de la livraison ; remplacement gratuit pour les défauts de fabrication.

Recommandations d'entretien régulier fournies pour garantir une longue durée de vie.

FAQ

Q : Ce support peut-il fonctionner avec des outils PCD ou PCBN ultra-durs ?

R : Oui, le porte-outil hydraulique est conçu pour les outils en carbure, PCD et PCBN, maintenant une précision de serrage au niveau micrométrique.

Q : Est-il adapté à l'usinage de trous profonds ou de fentes étroites ?

R : Absolument. Nous proposons des versions à tige allongée ou courte pour éviter les interférences dans les espaces restreints.

Q : Comment gère-t-il l’usinage à grande vitesse ?

R : Avec l'équilibre dynamique G2.5 à 30 000 tr/min et le G1.0 en option à 45 000 tr/min, il maintient la stabilité même dans des conditions de coupe à ultra-haute vitesse.

Q : Puis-je personnaliser le diamètre de serrage ou l’interface ?

R : Oui, nous proposons des solutions de porte-outils hydrauliques sur mesure pour les broches BT, HSK et ISO, avec des diamètres et des conceptions adaptés à vos besoins d'usinage.

Q : Quelle est la durée de vie prévue de l’outil ?

R : Les manchons de serrage résistent à plus de 20 000 changements d'outils avec une perte de précision <3 %, garantissant des performances stables à long terme.
