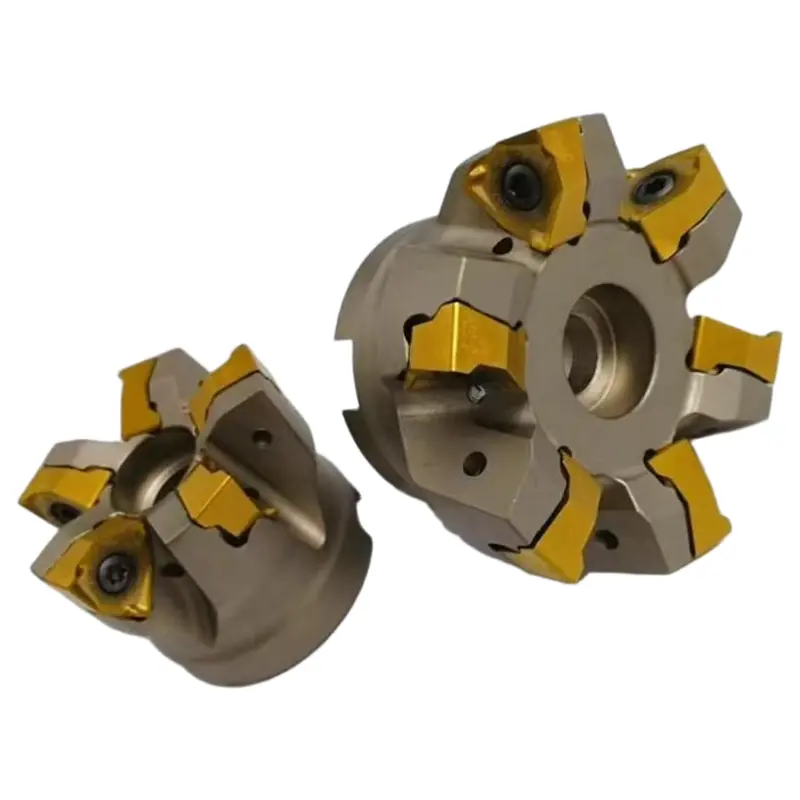

Fraise plane à angle droit

Les fraises planes à angle droit durables de Wangdefu sont des outils professionnels pour l'extrémité de la pièce, l'usinage plan et la coupe de précision. En tant que fabricant et fournisseur chinois fiable avec une production en usine, nous combinons des années d'expérience en usinage avec la technologie CNC pour fournir des solutions stables, efficaces et à grand volume.

Avantages technologiques de base

Conception de précision à 90° + Structure renforcée pour plus de rigidité et de précision

Les fraises à angle droit Wangdefu présentent des angles principaux de 90° strictement contrôlés, garantissant une perpendiculaire de l'épaulement ≤30 μm et une planéité ≤0,008 mm pour des contours nets à angle droit. Le corps de l'outil est fabriqué en acier allié à haute résistance, entièrement forgé et traité thermiquement, avec un verrouillage d'insert en queue d'aronde pour un positionnement précis et de larges surfaces de serrage. Cela améliore considérablement la rigidité et empêche la déformation de l'outil lors des coupes profondes.

Conception multi-cannelures + géométrie optimisée pour une coupe fluide

Les fraises planes à angle droit sont disponibles avec 2 à 6 arêtes de coupe (2 à 3 pour l'ébauche afin d'améliorer l'efficacité de l'élimination des copeaux ; 4 à 6 pour la finition afin d'améliorer la qualité de la surface). En combinant un angle d'hélice de 30° à 45° et un double angle de coupe positif, la résistance de coupe est réduite de 30 %, minimisant ainsi la consommation d'énergie et les vibrations, même dans des conditions de porte-à-faux long. Les plaquettes carrées double face offrent 8 arêtes de coupe, l'arête de finition atteignant une rugosité de surface lisse comme un miroir Ra≤1,6 μm.

Substrat haut de gamme + revêtements professionnels pour une durée de vie prolongée

Les inserts sont constitués de substrats ultrafins en carbure ou HSS, avec du carbure pour la dureté et la résistance à l'usure, adapté à l'acier et à la fonte, et du HSS pour la ténacité et la rentabilité. Les revêtements incluent TiAlN, TiCN ou CVD MT-TiCN+Al₂O₃, offrant une résistance aux températures élevées, une anti-adhérence et une durée de vie de l'outil 40 % plus longue que les produits conventionnels. Compatible avec plusieurs matériaux, notamment l'acier au carbone, l'acier inoxydable, l'aluminium et la fonte.

Évacuation efficace des copeaux + compatibilité flexible

Des cannelures hélicoïdales larges et profondes assurent un flux fluide des copeaux. Prend en charge le liquide de refroidissement interne/externe, le refroidissement interne éliminant rapidement la chaleur de coupe pour maintenir les bords tranchants. Compatible avec les interfaces de broche BT, HSK, CAT, adapté aux fraiseuses CNC, aux centres d'usinage et aux lignes de production automatisées. La conception à changement rapide réduit le temps de configuration, intègre plusieurs opérations dans un seul outil et réduit les coûts de traitement globaux de 30 %.

Spécifications principales du produit

Applications typiques

Fabrication automobile : faces de montage des capteurs côté bloc moteur, rainures d'étanchéité des cylindres. Qualité La fraise plane à angle droit permet le fraisage à angle droit et les surfaces planes en une seule configuration, atteignant une perpendiculaire ≤ 0,015 mm, réduisant le temps d'usinage de 50 % et maintenant le taux de rebut < 0,5 %.

Machines générales : surfaces en marche et rainures à angle droit dans les bâtis de machines, les corps de pompe et les corps de vannes. Planéité ≤0,008 mm, aucun polissage secondaire requis.

Moules et composants structurels : contours à angle droit dans les matrices d'emboutissage, composants structurels dans les machines de construction. Maintient la stabilité sous les coupes interrompues et les coupes profondes, le taux d'enlèvement de matière a augmenté > 30 %.

Composants de précision : éléments étagés dans les boîtiers d'appareils électroniques et les structures à angle droit d'équipements médicaux. Bords tranchants et sans bavures, tolérance dimensionnelle ± 0,01 mm, adaptés à la production multi-variantes en petits lots.

Paramètres de coupe recommandés

Remarque : Utilisez des systèmes de serrage à haute rigidité pour minimiser la déflexion de l'outil. Pour les pièces à paroi mince ou à cavité profonde, réduisez l'avance et la profondeur en conséquence. Ajustez les paramètres en fonction de la rigidité de la machine et de la structure de la pièce.

Pourquoi acheter notre fraise plane à angle droit ?

1. Usinage de haute précision

Précision d'usinage de l'outil ≤0,001 mm, assure la planéité des extrémités

Haute cohérence des pièces traitées par lots, évitant les rognages ultérieurs

2. Coupe à haute efficacité

La conception spéciale de la géométrie des dents réduit la résistance à la coupe

Augmentez la vitesse d'avance de 25 à 40 % et raccourcissez le temps de cycle d'usinage

3. Longue durée de vie de l'outil

Matériau en alliage de haute dureté ou lame PCD, haute résistance à l'usure

Durée de vie 5 à 15 fois plus longue que le carbure cémenté ordinaire

4. Haute stabilité

La conception des dents hélicoïdales ou des dents fendues réduit les vibrations de l'outil

Convient pour les pièces à paroi mince et le traitement de pièces de précision

5.Personnalisable

Prend en charge la personnalisation du diamètre de l'outil, du type de dent, de la longueur du bord, de l'angle d'hélice, de la profondeur de coupe, etc.

Répondre aux exigences des clients pour différentes pièces, matériaux et processus

6. Service à guichet unique

Nous fournissons non seulement des outils, mais également des conseils techniques, des conseils d'installation, l'optimisation des paramètres d'usinage et un service après-vente.

Permettez aux clients de se connecter en toute transparence, de la sélection des outils à la production de masse
