Comment une fraise de formage non standard PCD peut-elle transformer l'usinage de haute précision

Résumé de l'article : A PCD Coupeur de formage non standardest conçu pour les opérations d'usinage où les outils de coupe standard ne peuvent pas reproduire efficacement des contours, des marches, des rainures ou des profils spéciaux complexes. En combinant une tête d'outil PCD avec un corps en carbure, cette solution d'outillage personnalisée offre une excellente résistance à l'usure, une stabilité dimensionnelle, des finitions de surface lisses et une capacité de formage en une seule étape.Wangdefufournit des solutions d'outillage PCD personnalisées pour les applications exigeantes dans la fabrication d'équipements automobiles, aérospatiaux, électroniques 3C et médicaux.

Table des matières

Qu'est-ce qu'un coupeur de formage non standard PCD ?

Pourquoi le PCD est-il adapté au formage de précision ?

Spécifications clés et options de personnalisation

Quels sont les principaux avantages ?

Où est-il utilisé ?

Comment choisir le bon cutter ?

Comment les outillages personnalisés améliorent-ils l’efficacité de la production ?

Foire aux questions

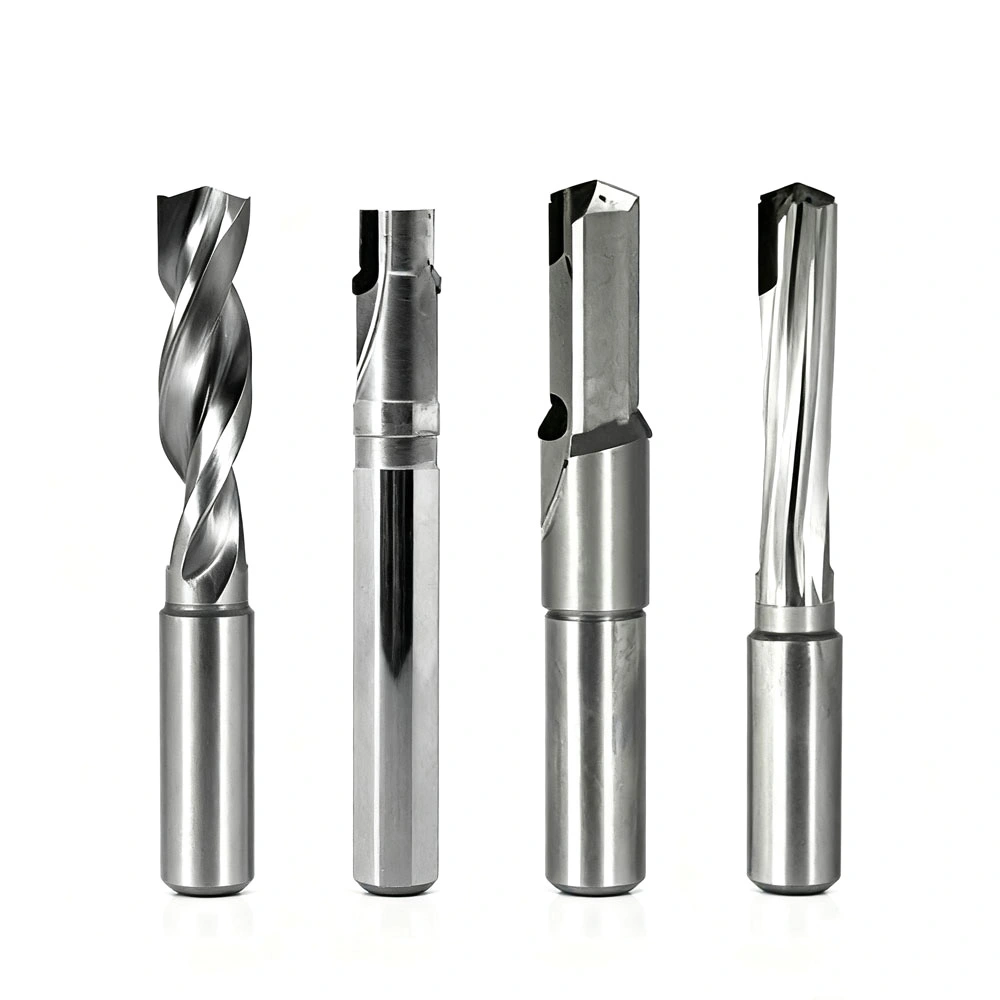

Qu'est-ce qu'un coupeur de formage non standard PCD ?

A Coupeur de formage non standard PCDest un outil de coupe sur mesure développé pour l'usinage de pièces à géométries complexes ou non standard. Contrairement aux fraises en bout conventionnelles ou aux fraises à usage général, elles sont conçues en fonction des exigences réelles de contour, de tolérance, de matériau et de production d'un composant spécifique.

L'outil combine généralement untête de coupe en diamant polycristallin (PCD)avec un corps d'outil en carbure à haute résistance. Selon les spécifications du produit, la section de coupe PCD peut atteindre une dureté d'environ8000 HT, alors que sa conductivité thermique peut atteindre environ700 W/mK. Ces caractéristiques contribuent à maintenir une stabilité de pointe, à réduire l'usure et à dissiper efficacement la chaleur d'usinage.

Pour les fabricants produisant des composants aux contours irréguliers, aux trous étagés, aux rainures, aux surfaces courbes ou à d'autres profils spécialisés, la géométrie de formage personnalisée peut éliminer plusieurs étapes d'usinage. Au lieu d'utiliser plusieurs outils pour reproduire progressivement une forme, une fraise de formage correctement conçue peut compléter le profil souhaité en une seule opération d'usinage.

Pour plus d'informations sur les capacités d'outils personnalisés, consultez les solutions d'outils personnalisés non standard de Wangdefu.

Pourquoi le PCD est-il adapté au formage de précision ?

La sélection des matériaux a une influence directe sur la durée de vie de l'outil, la qualité de la surface, la cohérence dimensionnelle et le coût d'usinage. Le PCD est particulièrement intéressant pour les matériaux non ferreux et abrasifs car son extrême dureté et sa résistance à l'usure aident à maintenir un tranchant stable sur des cycles de production prolongés.

Dureté et résistance à l'usure élevées

Le PCD est nettement plus dur que le carbure conventionnel. Cela permet au tranchant de résister à l’usure progressive lors d’un usinage continu. Un bord plus stable peut aider les fabricants à maintenir la précision dimensionnelle pendant de plus longues périodes et à réduire la fréquence de remplacement des outils.

Dissipation thermique efficace

L'accumulation de chaleur peut provoquer une déformation thermique et affecter négativement la précision de l'usinage. Le PCD a une conductivité thermique élevée, permettant à la chaleur générée au niveau de la zone de coupe de se dissiper rapidement. Cette caractéristique est particulièrement précieuse lors de l'usinage d'alliages d'aluminium et d'autres matériaux où la qualité de surface et la stabilité dimensionnelle sont importantes.

Finition de surface stable

Un bord PCD tranchant et résistant à l'usure peut produire des résultats de coupe propres et cohérents. Lorsque la géométrie de l'outil est précisément adaptée à la pièce à usiner, des surfaces complexes peuvent être reproduites avec moins d'opérations secondaires.

Spécifications clés et options de personnalisation

Étant donné que les outils de formage sont développés en fonction des pièces individuelles, il n'existe pas de configuration universelle unique. Les dimensions et la géométrie des outils doivent être déterminées à partir du dessin du composant, du matériau d'usinage, de l'équipement CNC, du volume de production et de la tolérance requise.

Cette approche de personnalisation fait de l’outil plus qu’un simple accessoire de coupe. Cela devient une solution d'usinage conçue autour de la géométrie finale du composant.

Quels sont les principaux avantages d’une fraise de formage non standard PCD ?

1. Formage en une étape

L'avantage le plus important est la possibilité de combiner plusieurs exigences de formage en un seul outil spécialisé. Alors qu'un processus conventionnel peut nécessiter plusieurs fraises et changements d'outils, une fraise de formage personnalisée peut potentiellement compléter le profil cible en un seul passage.

• Moins d'opérations d'usinage
• Fréquence de changement d'outil réduite
• Des cycles de production plus courts
• Positionnement plus cohérent des fonctionnalités
• Dépendance réduite à l'égard de plusieurs processus de finition

2. Durée de vie de l'outil plus longue

La dureté élevée et la résistance à l'usure du PCD aident à maintenir les performances de coupe lors de productions répétitives. Une durée de vie utile plus longue peut réduire les interruptions de la machine et simplifier la planification de la production, en particulier pour l'usinage de gros volumes.

3. Qualité de surface améliorée

Une géométrie de pointe stable est essentielle pour produire des surfaces lisses. Un profil de formage personnalisé peut reproduire le contour requis avec précision tout en réduisant le risque de marques d'usinage incohérentes causées par plusieurs transitions d'outils.

4. Géométrie spécifique à l'application

Chaque composant présente des défis d'usinage différents. La forme de la lame, le nombre de cannelures, l'angle d'hélice, la configuration de la tige, le diamètre et la conception du canal de liquide de refroidissement peuvent être ajustés en fonction de l'application plutôt que de forcer la pièce à s'adapter à un outil standard.

Où est-il utilisé ?

Les fraises de formage PCD personnalisées sont particulièrement utiles lorsque la géométrie des composants et la cohérence de la production sont plus exigeantes que ce que l'outillage standard peut fournir.

• Automobile:Boîtiers en alliage d'aluminium, composants de transmission, pièces structurelles et trous étagés de précision.
• Aérospatial:Composants composites en fibre de carbone et pièces structurelles légères nécessitant une finition contrôlée.
• Électronique 3C :Cadres centraux, boîtiers et composants de précision en alliage d'aluminium pour téléphones mobiles et ordinateurs.
• Équipement médical :Composants de précision où la répétabilité dimensionnelle et la qualité de surface sont importantes.
• Fabrication industrielle :Rainures spéciales, contours irréguliers, profils courbes et opérations de formage personnalisées.

L'outil est particulièrement adapté aux métaux non ferreux tels que l'aluminium et le cuivre, ainsi qu'aux composites de fibre de carbone, aux plastiques renforcés de fibre de verre et à certains plastiques techniques de haute dureté.

Comment choisir le bon cutter ?

Le choix d'un outil de formage personnalisé doit commencer par le composant plutôt que par le catalogue d'outils. Les ingénieurs doivent évaluer l'ensemble du processus d'usinage avant de finaliser la géométrie de l'outil.

1. Définissez le matériau de la pièce à usiner :Identifiez la dureté, l'abrasivité, les caractéristiques thermiques et le comportement des copeaux.
2. Analysez le dessin du composant :Examinez les contours, les rainures, les rayons, les marches, les profils de trous et les tolérances dimensionnelles.
3. Confirmez la machine CNC :Vérifiez la vitesse de broche, la puissance, l'interface porte-outil, le liquide de refroidissement disponible et l'enveloppe d'usinage.
4. Déterminer les exigences de production :Tenez compte de la taille du lot, de la durée du cycle, de la durée de vie attendue de l'outil et de la cohérence requise.
5. Optimiser la géométrie de la fraise :Sélectionnez le diamètre, la disposition des cannelures, l'angle d'hélice, la conception de la tige et le profil de formage appropriés.
6. Validez la conception finale :Utilisez les dessins CAO et les retours d'usinage pour garantir que l'outil correspond à l'environnement de production réel.

Pour les outils personnalisés, la fourniture d'un dessin CAO détaillé ou d'un échantillon existant peut améliorer considérablement la précision de la conception de l'outil. Les informations sur le matériau de la pièce à usiner, le modèle de machine, les conditions d'usinage, la tolérance requise et le volume de production cible sont également précieuses.

Comment les outillages personnalisés améliorent-ils l’efficacité de la production ?

La valeur économique d’une fraise de formage sur mesure n’est pas déterminée uniquement par son prix d’achat. La considération la plus importante est sa contribution totale au processus d’usinage.

Par exemple, un composant nécessitant plusieurs fraises standards peut impliquer des changements d'outils répétés, des repositionnements, des inspections intermédiaires et des opérations de finition supplémentaires. Un outil de formage dédié peut consolider les opérations appropriées et réduire la complexité des processus.

Cela peut apporter plusieurs avantages mesurables :

• Réduction des temps sans coupe causés par les changements d'outils
• Nombre réduit d’étapes d’usinage
• Cohérence dimensionnelle améliorée entre les lots
• Exigences potentiellement inférieures en matière de main-d’œuvre et d’inspection
• Planification de production plus prévisible
• Meilleure adéquation à la production CNC automatisée

Wangdefu prend en charge les outils PCD personnalisés depuis la R&D et la conception technique jusqu'à la production. Son activité d'outillage de précision a plus d'une décennie d'expérience et sert des applications d'équipement automobile, aérospatial, 3C et médical. La société affirme également que la précision de ses outils peut atteindre des niveaux de précision élevés, aidant ainsi les clients recherchant des performances d'usinage reproductibles.

Pour explorer les solutions de précision associées, visitez leOutils de coupe CNCcatégorie.

Foire aux questions

Quel est l'objectif principal d'une fraise de formage non standard PCD ?

Son objectif principal est d'usiner des profils de pièces complexes ou personnalisés avec une géométrie de coupe dédiée. Il peut combiner plusieurs exigences de formage en un seul outil et peut réduire le besoin de plusieurs opérations d'usinage.

Quels matériaux les coupeurs de formage PCD peuvent-ils usiner ?

Ils conviennent généralement aux matériaux non ferreux tels que l'aluminium, le cuivre et leurs alliages. Selon la conception de l'outil, ils peuvent également être utilisés pour les composites en fibre de carbone, les plastiques renforcés de fibre de verre et certains plastiques techniques.

Le diamètre de la fraise et la géométrie de la lame peuvent-ils être personnalisés ?

Oui. Le diamètre, le profil de la lame, le nombre de cannelures, l'angle d'hélice, la configuration de la tige et d'autres caractéristiques structurelles peuvent être conçus en fonction du dessin de la pièce et des exigences d'usinage. Les dimensions disponibles ne sont pas limitées à une seule taille standard.

Quelles informations sont nécessaires pour développer une découpeuse de formage personnalisée ?

Un dessin CAO détaillé est fortement recommandé. Les ingénieurs doivent également fournir le matériau de la pièce à usiner, la tolérance cible, l'équipement d'usinage, les conditions de la broche, le volume de production et les problèmes d'usinage actuels. Un outil ou un échantillon de composant existant peut également aider à affiner la conception.

Pourquoi choisir le PCD au lieu d'une fraise en carbure conventionnelle ?

Le PCD offre une dureté et une résistance à l'usure nettement plus élevées, ce qui peut aider à maintenir un tranchant tranchant pendant de longues périodes. Pour les applications appropriées, cela peut améliorer la stabilité dimensionnelle, la qualité de surface, la durée de vie de l'outil et l'efficacité globale de l'usinage.

Conclusion

Un bien conçuCoupeur de formage non standard PCDpeut transformer une opération d’usinage compliquée en un processus plus contrôlé et plus efficace. Sa combinaison de dureté PCD, de géométrie de formage personnalisée, de résistance du corps en carbure et de capacité d'usinage en une seule étape en fait une option précieuse pour les composants de précision aux contours et aux exigences de surface exigeants. Avec plus d'une décennie d'expérience dans l'outillage de précision, Wangdefu propose des solutions personnalisées aux fabricants recherchant des performances fiables et une conception d'outils spécifiques à une application. Si vous développez un processus d'usinage complexe ou si vous avez besoin d'une fraise conçue autour du dessin de votre composant,Contactez-nouspour discuter de vos besoins en outillage et recevoir une solution personnalisée.
